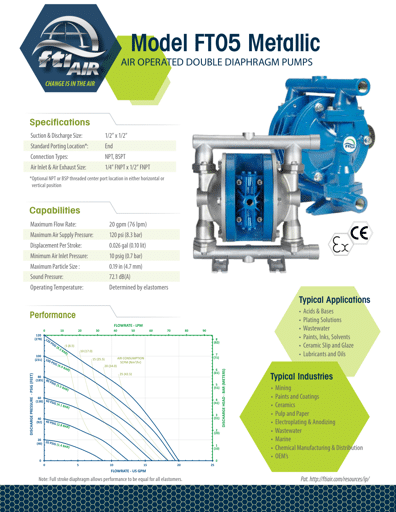

Bomba de Diafragma FT05 Metálica de ½”/ 13 mm

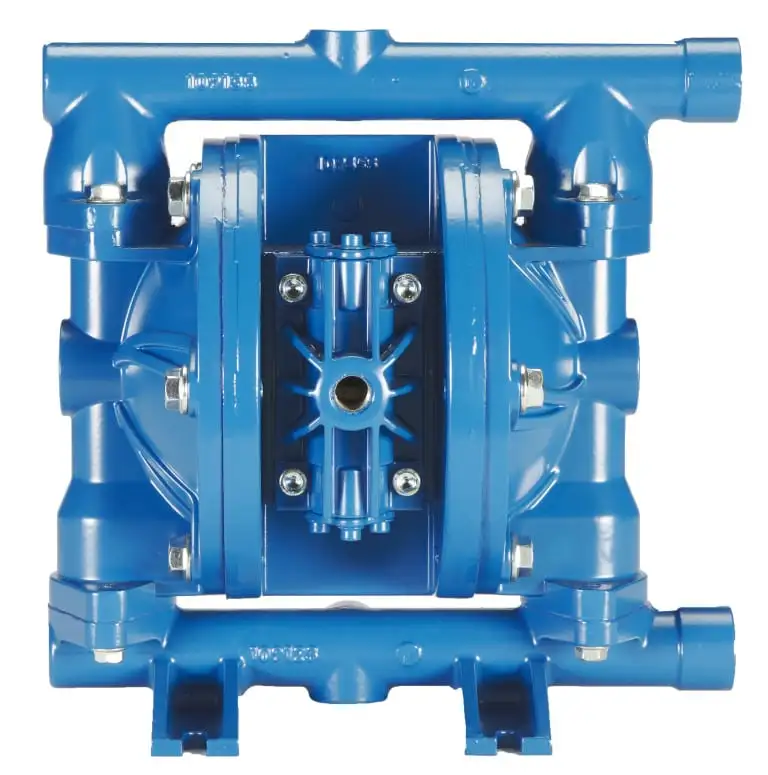

FTI AIR FT05M Aluminio FRENTE
Vista frontal de la bomba diafragma FTI AIR FT05m

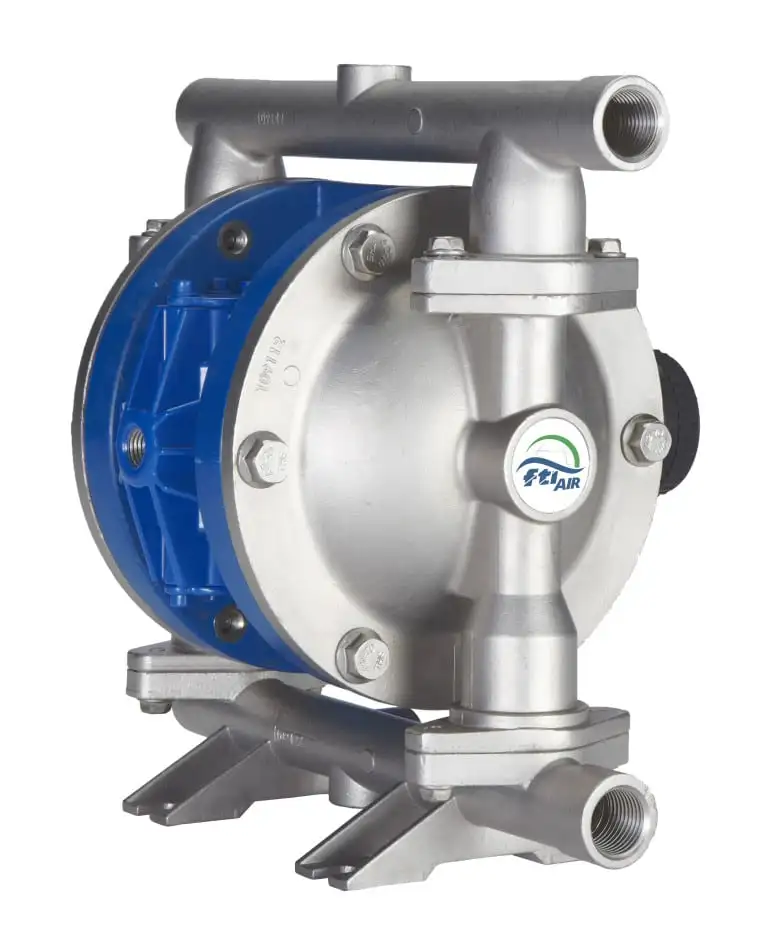

FTI AIR FT05S SS316 LADO
Vista lateral de la bomba diafragma FTI AIR FT05m
| Especificaciones | |
| Tamaño de succión y descarga: | 1/2” x 1/2” |
| Ubicación de conexiones*: | Extremos |
| Conexión Tipo: | NPT / BSPT |
| Entrada & Salida de Aire: | 1/4” FNPT x 1/2” FNPT |
| *Opcional NPT o BSPT ubicación del puerto central roscado en posición horizontal o vertical. | |
| Capacidades | |

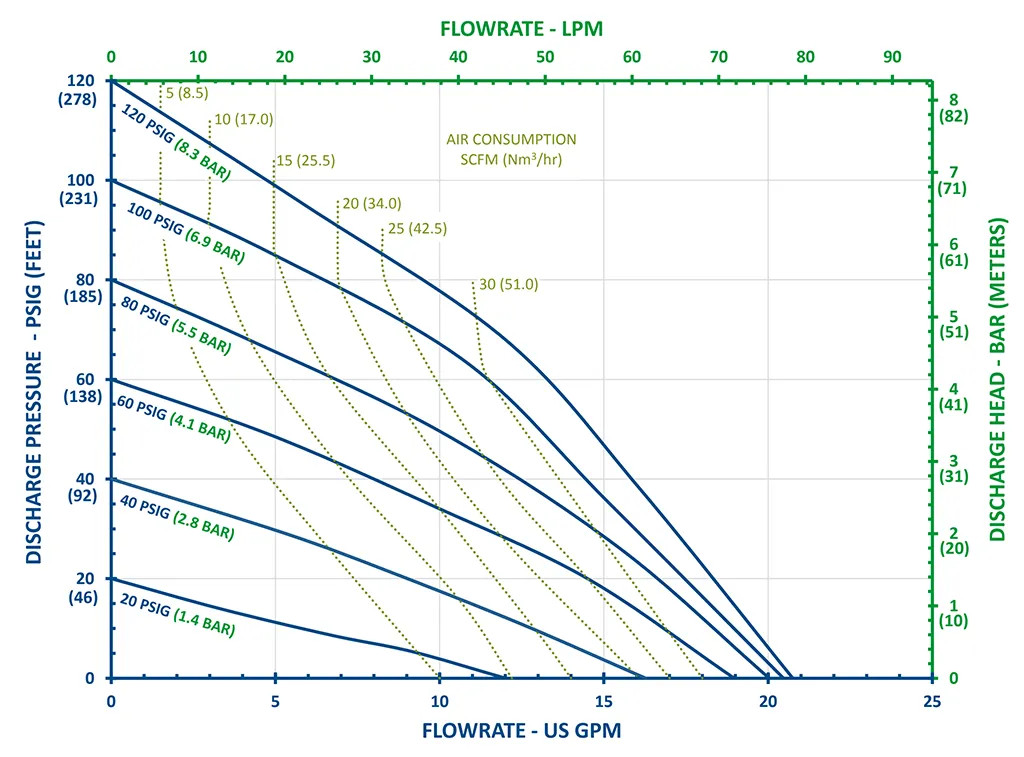

| Caudal máximo: | 20 gpm (76 lpm) |
| Presión máxima de suministro de aire: | 120 psi (8.3 bar) |
| Desplazamiento por golpe: | 0.026 gal (0.10 lit) |
| Presión mínima de entrada de aire: | 10 psig (0.7 bar) - PTFE |
| Tamaño máximo de partícula: | 0.19″ (4.7 mm) |
| Presión sonora: | 72.1 dB(A) |
| Temperatura de funcionamiento: | Determinada por elastómeros |
| Construcción | |
| Materiales en contacto fluidos: | Aluminio, 316SS |

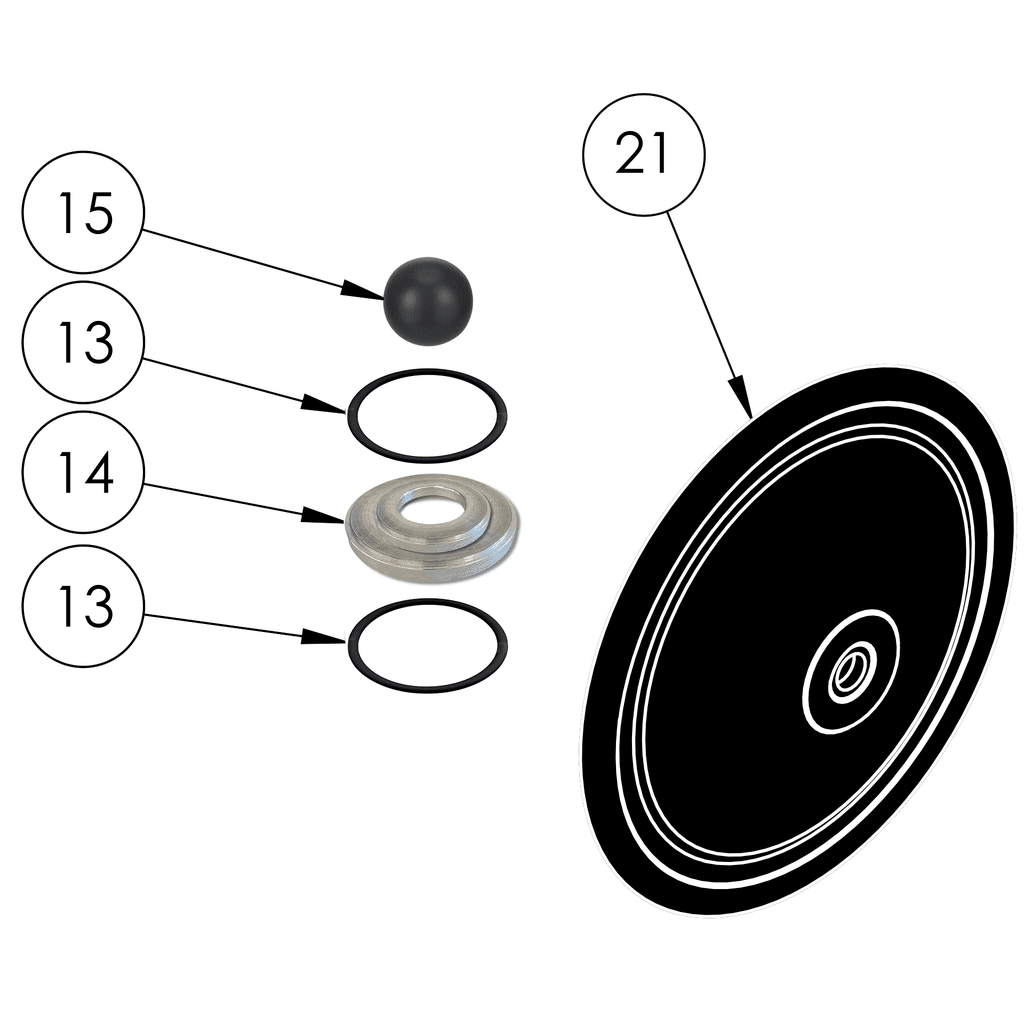

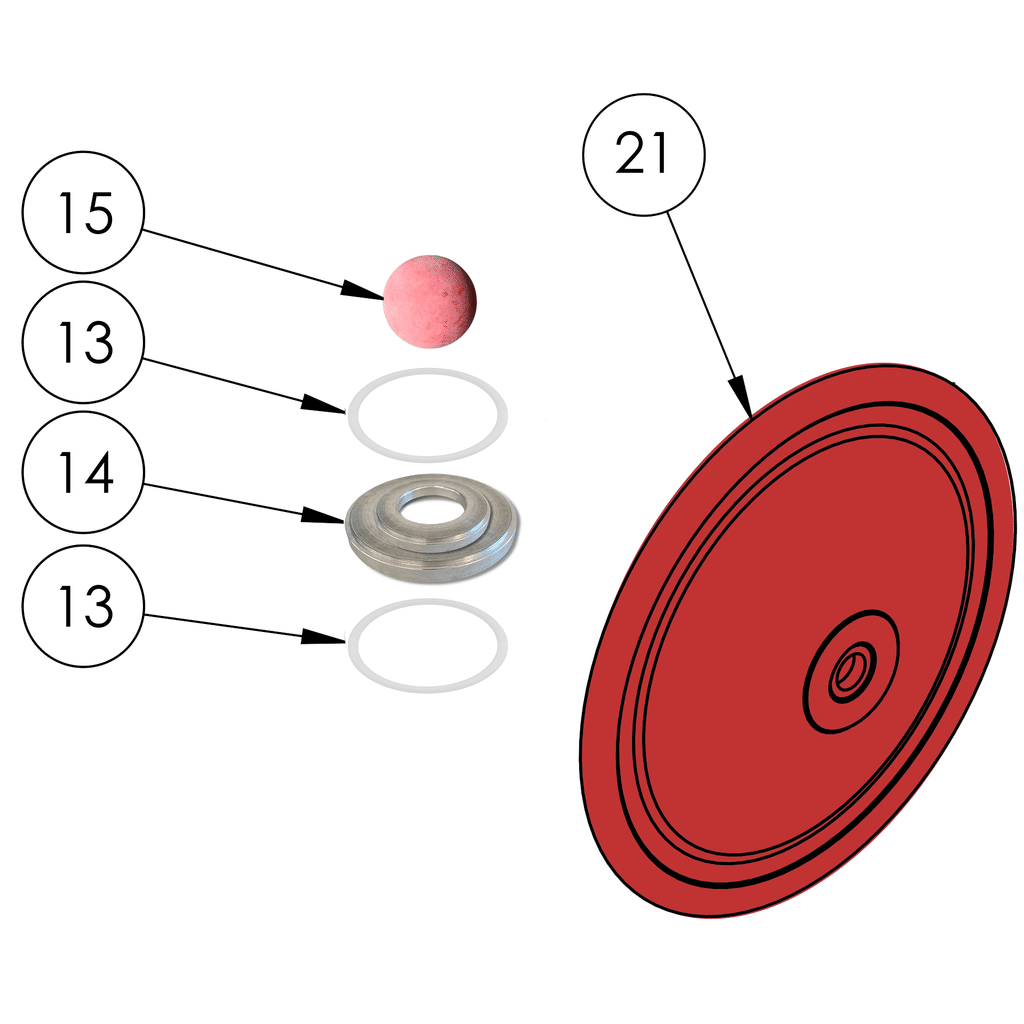

| Materiales del Diafragma: | Neoprene, Santoprene™, FKM, EPDM, PTFE, Buna, Hytrel®, Polyurethane |

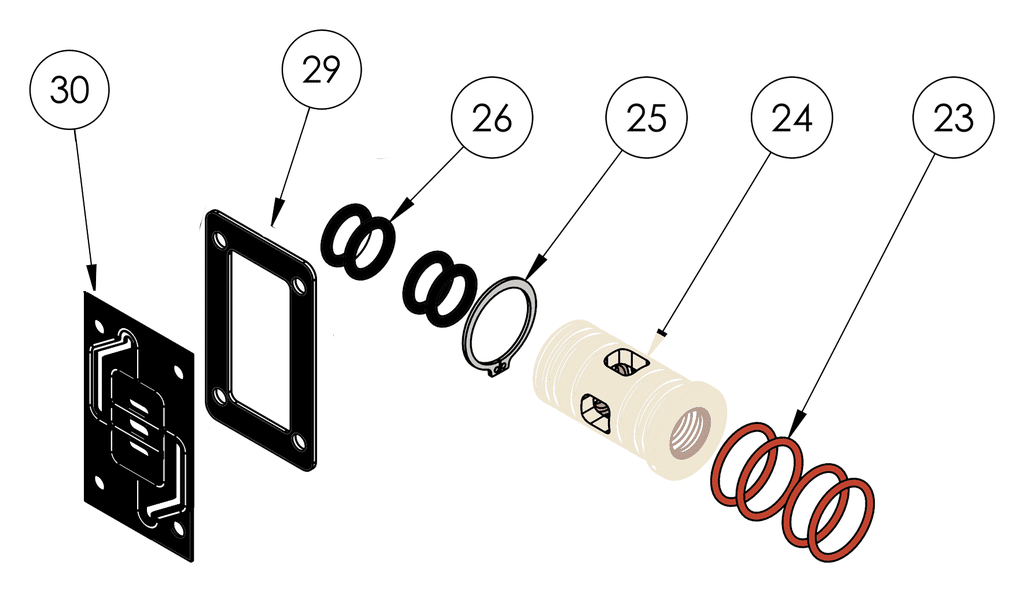

| Válvula de Aire: | GFRPP, Aluminio |
| Materiales de las Bolas: | Neopreno, Buna, FKM, EPDM, Santopreno™, PTFE |
| Materiales de los Asientos: | Aluminio, 316SS, PTFE |
| Materiales O-ring: | Buna, FKM, Santoprene™, Poliuretano, FEP/FKM |

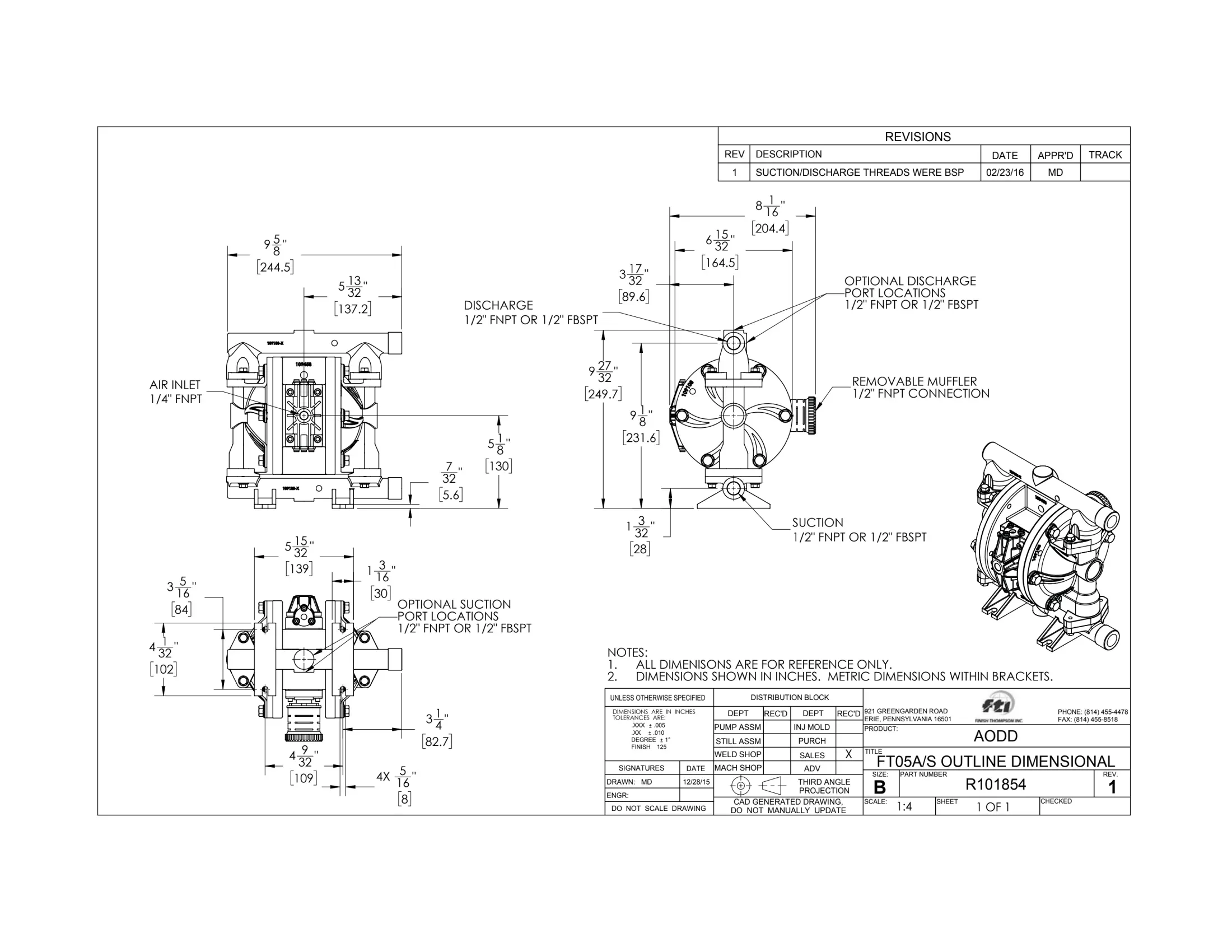

| Dimensiones & Pesos | |
| Altura Máxima: | 9-27/32” (250 mm) |
| Ancho Máximo: | 9-5/8” (245 mm) |
| Profundidad Máxima: | 6-11/16” (170 mm) |
| Peso - Aluminio: | 11.7 lb (5.3 kg) |
| Peso - 316SS: | 15.5 lb (7.0 kg) |
